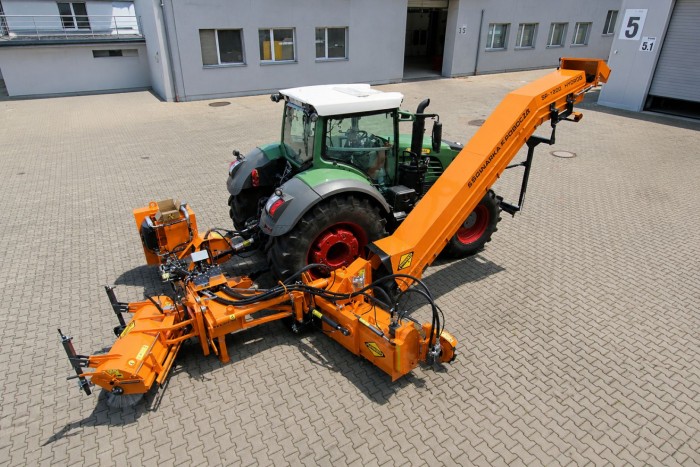

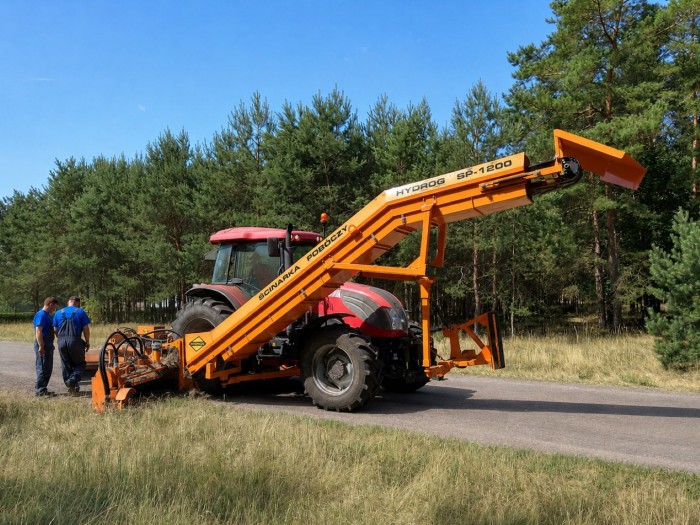

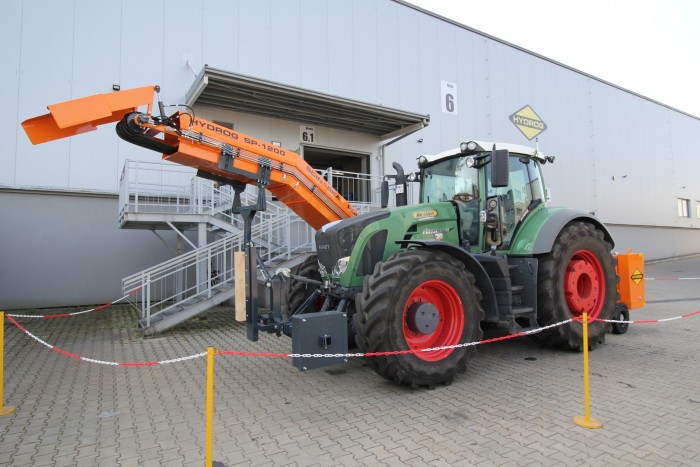

Cortadora de arcenes SP-1200

Drenaje de la carretera mediante el corte de arcenes

La cortadora de arcenes HYDROG SP-1200 se utiliza para el fresado de arcenes de carreteras. El propósito principal de usar estas máquinas es extender la durabilidad de la superficie de la carretera al drenar el agua de la carretera y así prevenir daños a la superficie por agua residual y congelada.

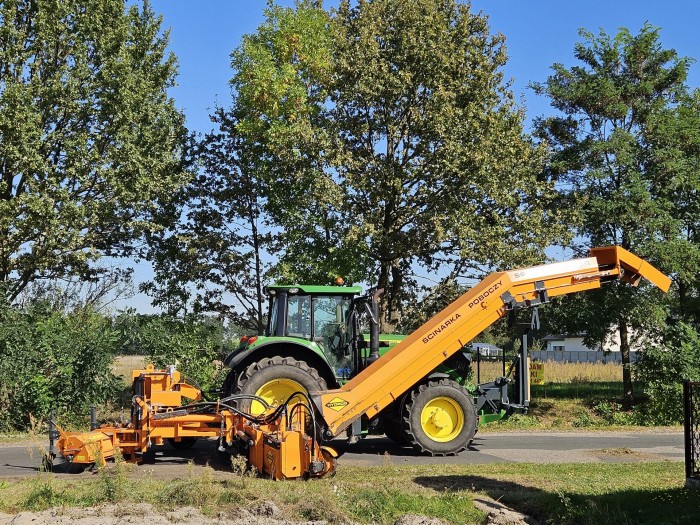

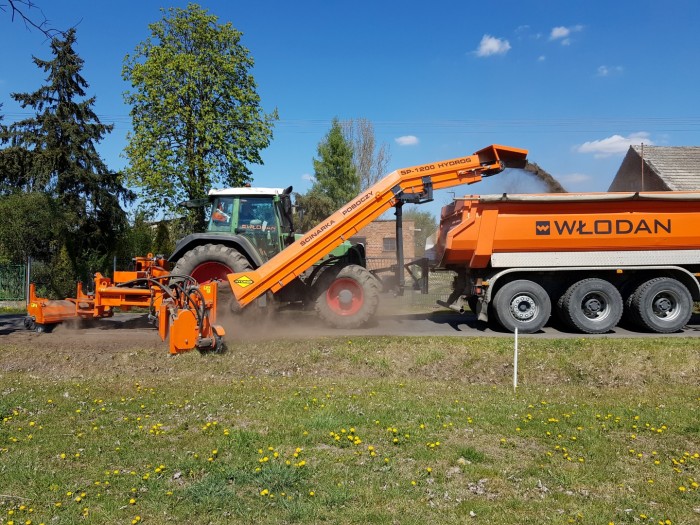

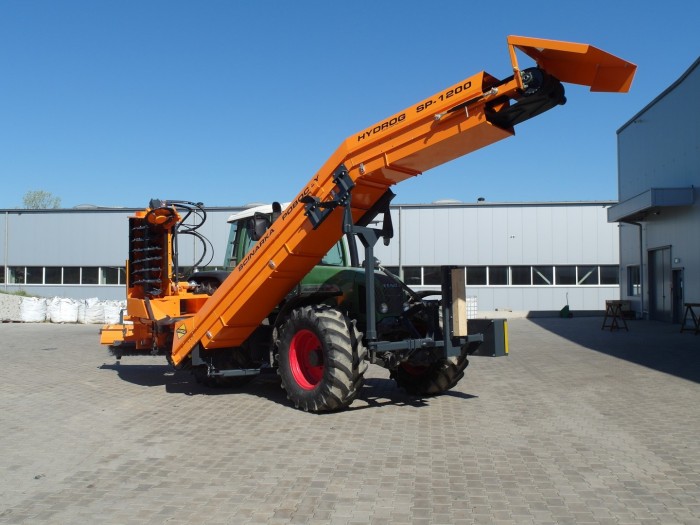

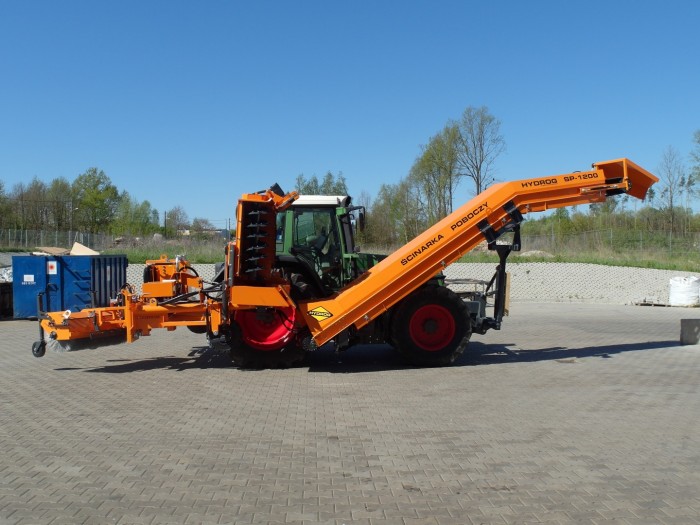

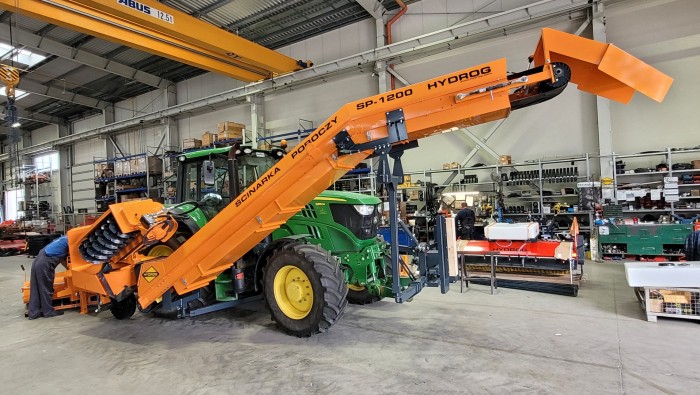

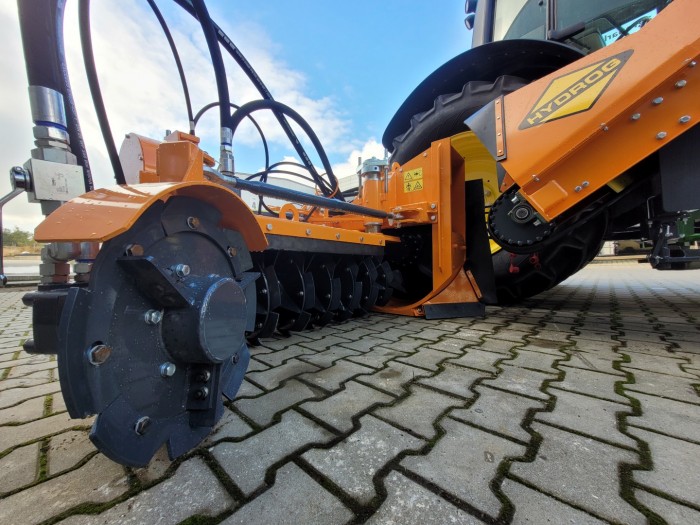

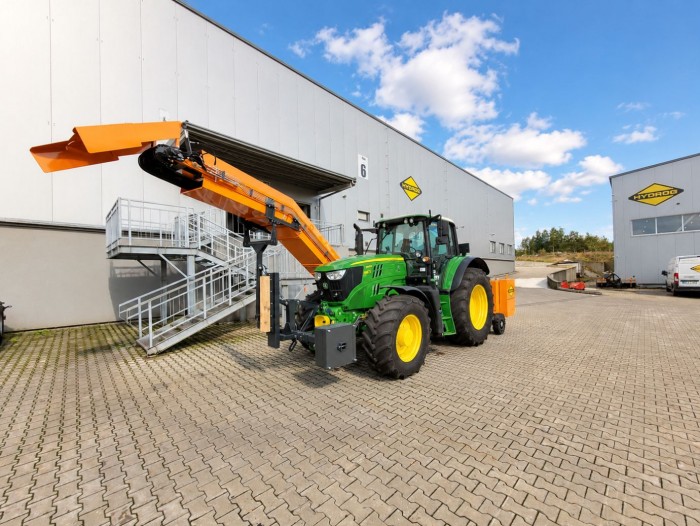

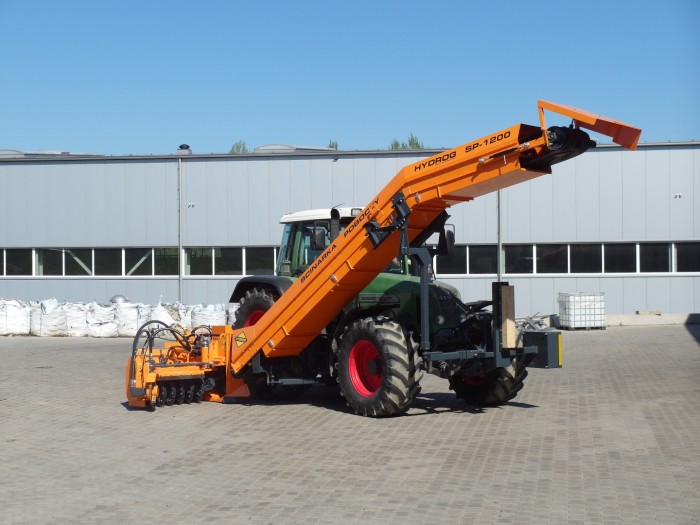

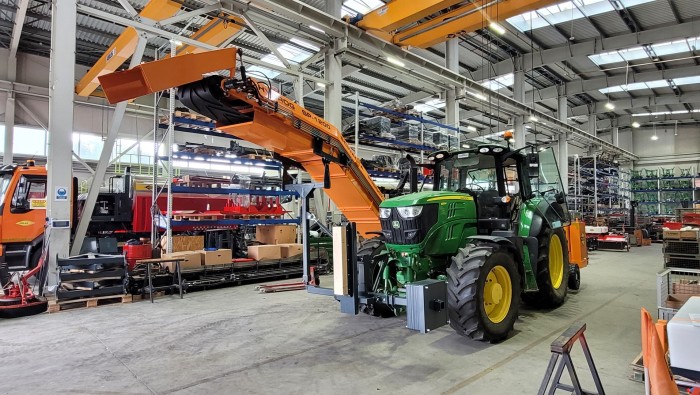

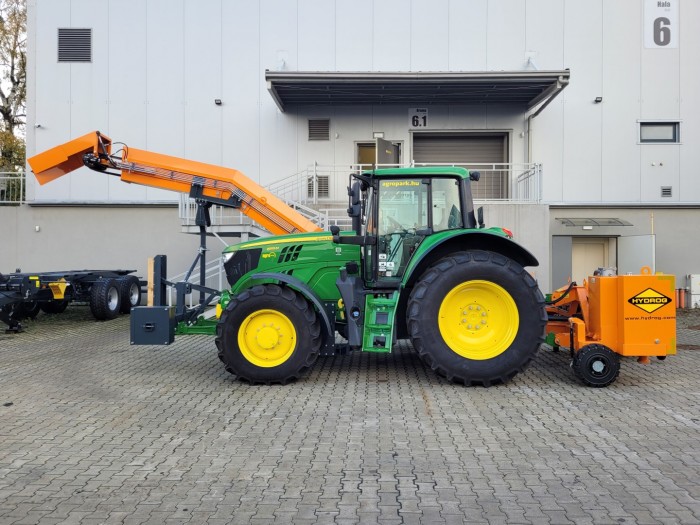

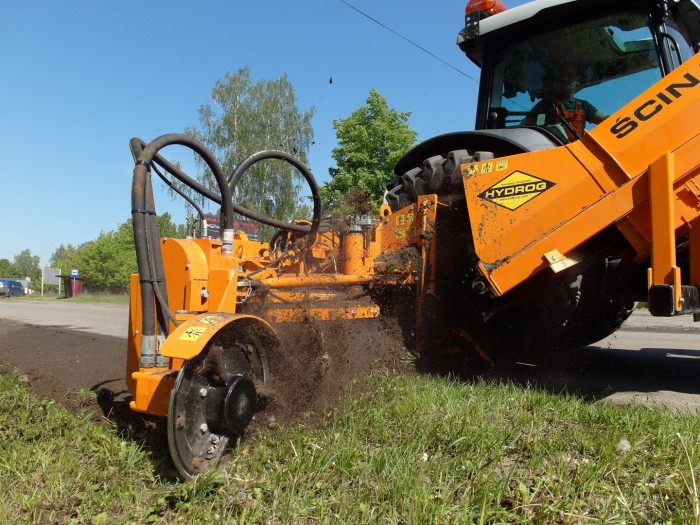

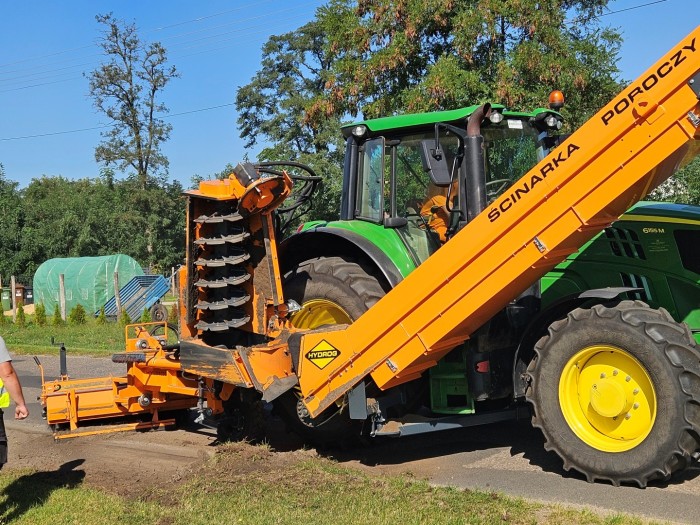

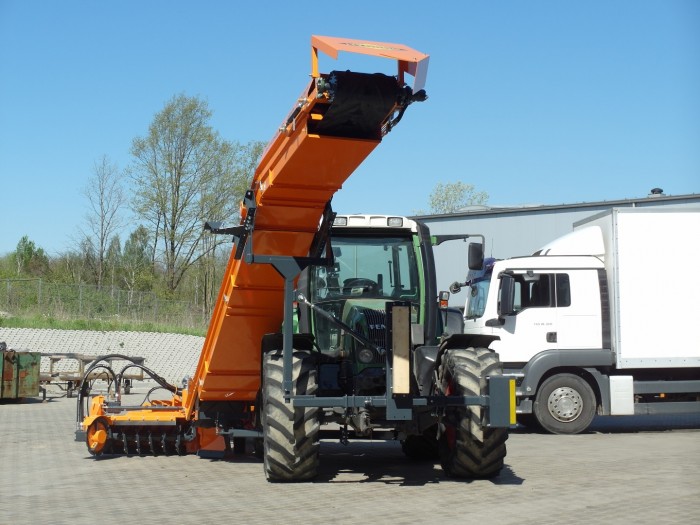

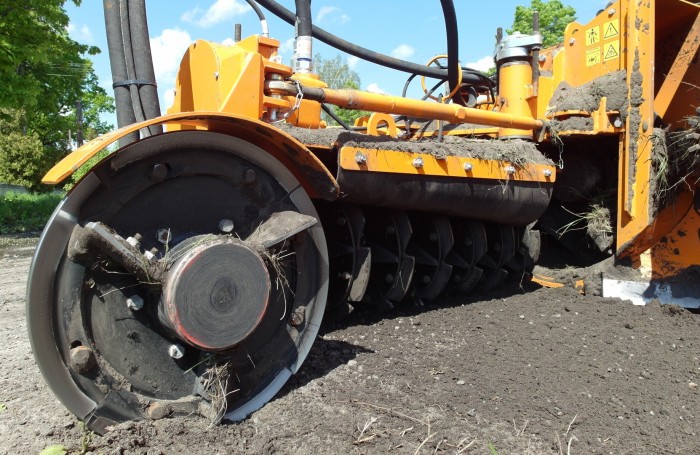

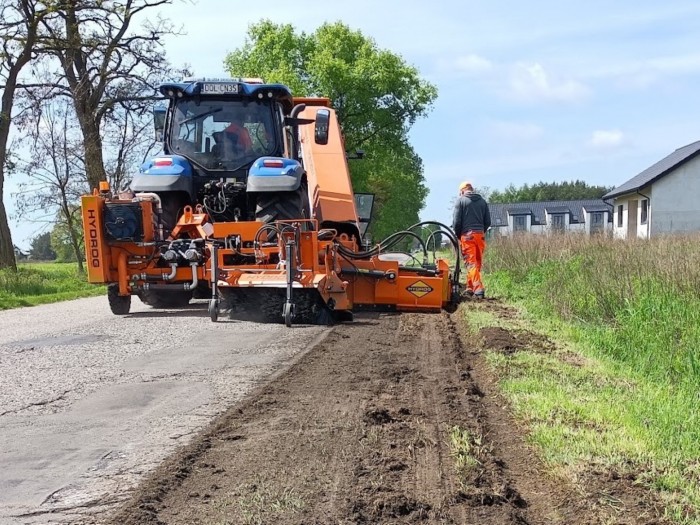

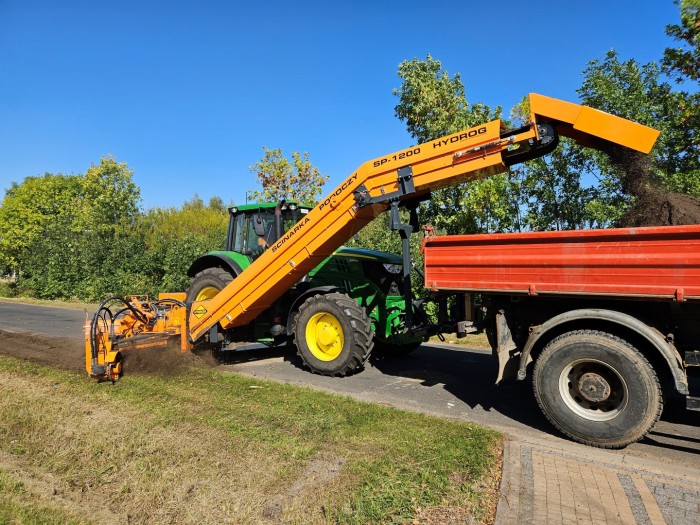

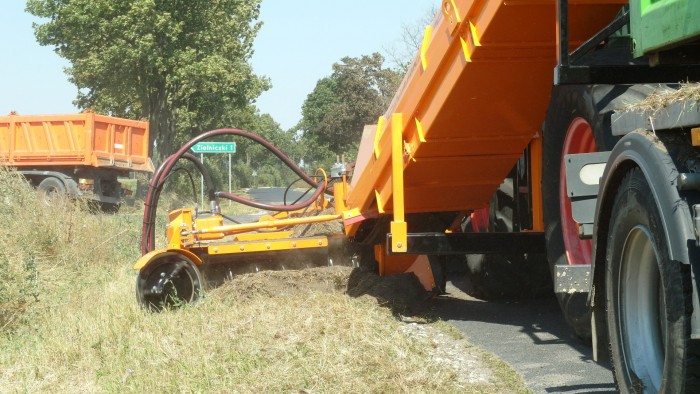

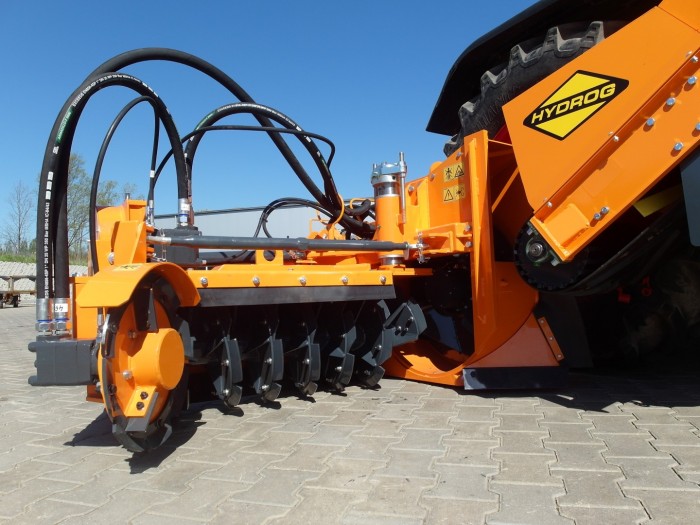

La cortadora HYDROG SP-1200 trabaja con un tractor agrícola. El conjunto de corte consiste en un tractor con la cortadora HYDROG SP-1200 que empuja el vehículo que recoge el material cortado. Esto podría ser, por ejemplo, un volquete o un tractor adicional con un remolque. La fresa de tornillo sinfín de la cortadora fresa la tierra desde el arcén y la alimenta a la cinta transportadora a través del rotor de alimentación. La cinta transportadora la transfiere a la caja del vehículo antes de la cortadora. La distancia de expulsión se regula con una trampilla de limitación y la velocidad de la cinta.

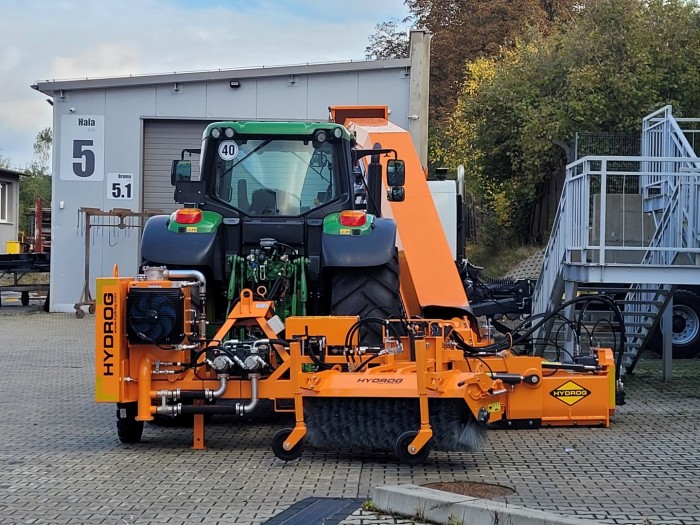

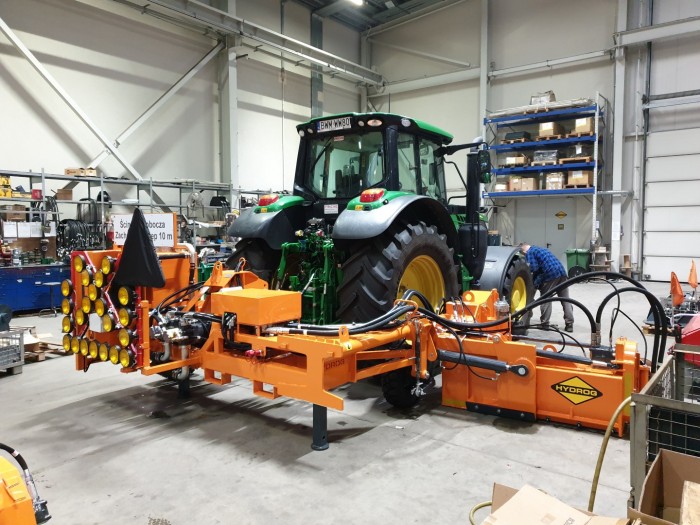

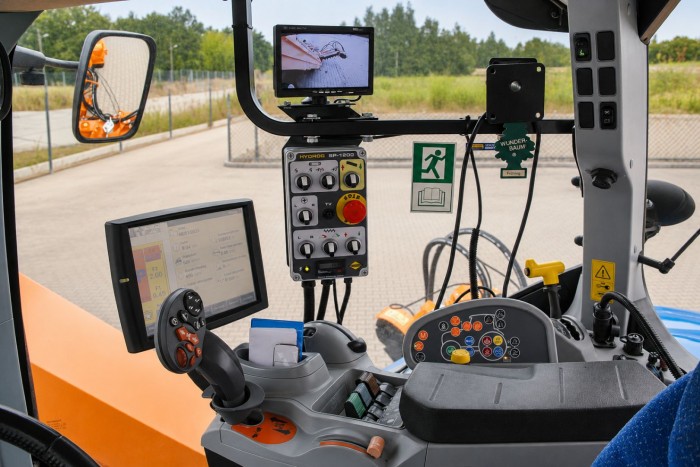

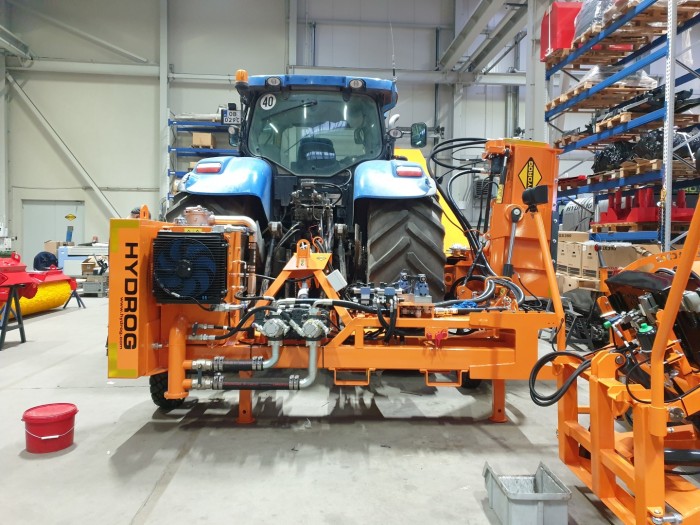

El dispositivo se controla desde la cabina. Las rotaciones de la fresa de tornillo sinfín, el rotor que carga el material en la cinta, el disco perfilador y la cinta transportadora, así como el ajuste del ancho y la profundidad de fresado son proporcionadas por el sistema hidráulico de potencia. El sistema hidráulico independiente de la cortadora HYDROG es propulsado mediante la rotación del eje de la TDF del tractor. La bomba hidráulica del tractor se utiliza para la hidráulica lineal, es decir, para cambiar el ancho de corte y evitar obstáculos (árboles, postes), así como para mover el cabezal de corte desde la posición de transporte hasta la posición de trabajo.

La eficiencia depende, entre otras cosas, de la organización del transporte del material cortado.

El ancho y la profundidad del trabajo se ajustan hidráulicamente de manera suave. La eficiencia del funcionamiento de la máquina depende de la altura de los arcenes, el ancho de trabajo deseado, el tipo de suelo, el volumen de las cajas de carga del volquete o remolque del tractor y su movilidad. Las paradas en el trabajo pueden ser causadas, por ejemplo, por la necesidad de retirar y transportar el material cortado a larga distancia y por la escasez de volquetes, por lo que conviene cuidar la correcta organización del transporte. En función de los parámetros mencionados, el rendimiento de la cortadora es de hasta 1600 ml/h, y el volumen de tierra recogida, hasta 100 m3/h.

Protección contra sobrecargas al chocar contra un obstáculo

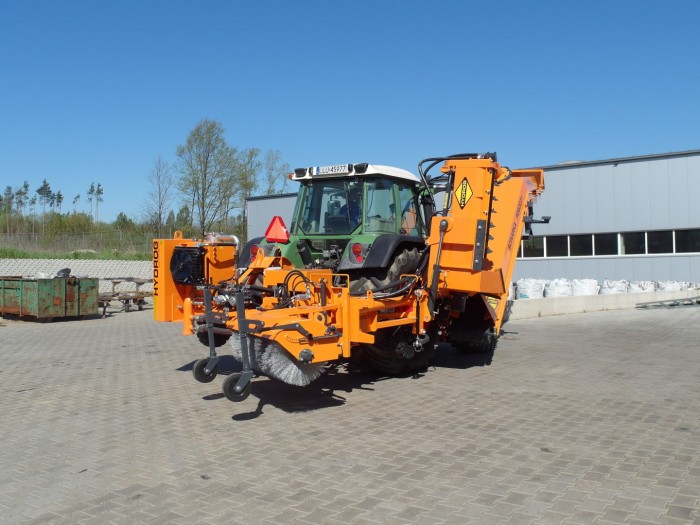

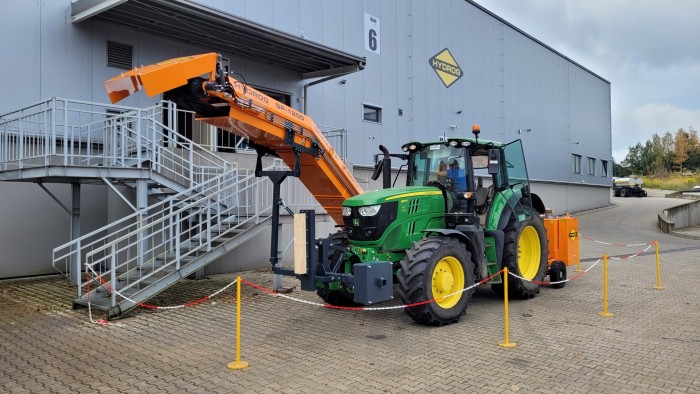

La fresa de tornillo sinfín, el rotor de alimentación y la cinta transportadora pueden trabajar con revoluciones "izquierdas" (opuestas a las de trabajo), en caso de bloqueo causado por piedras grandes, etc. El sistema hidráulico de la cortadora tiene protección contra sobrecargas: grandes obstáculos en el arcén de la carretera detienen la fresa sin dañar la máquina. Después de la eliminación manual del obstáculo se puede volver al corte mecánico. Gracias a la posibilidad de girar el cabezal de corte en el plano del arcén de la carretera, para evitar los árboles no es necesario cambiar la pista de conducción del conjunto. El cabezal de corte se eleva para el transporte de forma hidráulica y se bloquea.
